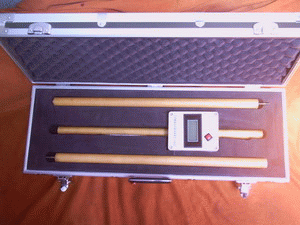

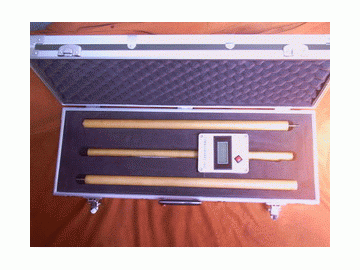

簡介：

電機電位外移測試儀是檢測發電機定子線棒絕緣缺陷的絕緣測試方法。通過檢測定子端部手包絕緣的密實性及相對絕緣強度。它可以彌補發電機定子繞組交、直流耐壓試驗所發現不了的端部絕緣缺陷的不足?？梢园l(fā)現引線包絕緣不良，線圈鼻端絕緣包扎缺陷，絕緣盒填充泥填充不滿，綁扎滌玻繩固化不良及端部接頭處定子空心銅線焊接質量不良造成的滲透等缺陷。發電機定子線圈端部表面電位測量是一項新的試驗項目，線圈端部起到了監督作用，進一步提高了發電機安全運行的可靠性。

技術參數：

1．輸入電阻100M

2．測試電壓：DC0-30KV

3．電壓精度：1。0%

試驗方法：

1 試驗標準

發電機定子線圈端部絕緣判斷標準，是加2 倍的額定電壓，漏泄電流不大于1微安。

2 試驗儀器

直流高壓發生裝置

3 測試原理

將直流電壓加在定子線棒正常時由于

線棒絕緣的體積電阻Ρρ 遠遠大于表面電阻ρσ ,

對地電壓很低， 若某一線棒絕緣存在缺陷,它

的電壓分布將發生明顯的變化,絕緣存在缺陷

時, Ρρ 減小,絕緣壓降也降低,致使缺陷部位對

地電壓增高。

4 測試方法

將繞組三相引出線用導線短路連接，直流高壓發生器加2倍電壓，用發電機電位外移試驗儀測試電壓。

5．發電機電位外移試驗儀接線圖

6．尾棒的地線一定與高壓發生裝置的地線接在一起
