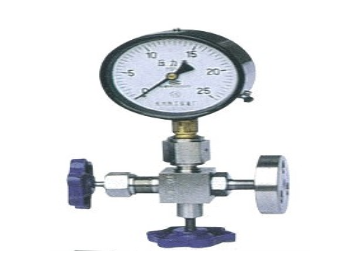

儀表針型閥概述：
針形閥門的閥芯就是一個很尖的圓錐體，好象針一樣插入閥座，由此得名。
針形閥門比其他類型的閥門能夠耐受更大的壓力，密封性能好，所以一般用于較小流量，較高壓力的氣體或者液體介質的密封。
針形閥門與壓力表配合使用是合適的了，一般的針形閥門都做成螺紋連接(當然也有法蘭及其他形式的連接)。
主要零件材料：
|
零件名稱 Part name |
閥桿 Stem |
閥體 Body |
閥底座 Base |
填料 Packing |
填料閥蓋 Packing bonnet |
手輪Handwheel |
|
J19H-320-DN6 |
碳鋼 Carbon steel |
鉻不銹鋼 Cr. Stainless steel |
聚四氟乙稀，柔性石墨 PTFE，Soft graphite |
碳鋼Carbon steel |
碳鋼 High grade carbon steel |
|
|
J19W-320P-DN15 |
鉻鎳不銹鋼 Cr. Ni Stainless stee |
鉻不銹鋼 Cr. Stainless steel |
鉻鎳不銹鋼 Cr. Ni Stainless steel |
不銹鋼Stainless steel |
||
主要性能規范：
|
型號 Type |
公稱壓力PN Mpa |
試驗壓力PS(Mpa)_Test
pressure |
工作壓力(Mpa) Working
pressure |
工作溫度(OC) Working
temps. |
適用介質Applicable
medium |
||
|
殼體 Shell |
密封(液)Seal |
密封(氣)Seal |
|||||
|
J19H-320 |
32.0 |
48.0 |
35.2 |
0.6 |
32.0 |
P≤540OC |
液化石油氣水，酸，蒸汽，油品等 Petroleum gas
Water，As，Steam，Oil，etc. |
|
J19W-320P |
32.0 |
48.0 |
35.2 |
0.6 |
32.0 |
C≤425 OC |
|
|
型號 Type |
公稱直徑 DN（mm） |
尺寸 Dimension |
重量Weight |
|||||||
|
L1 |
Do |
D2 |
D1 |
H |
H1 |
M1 |
Rc |
|||
|
J19H-320 |
6 |
100 |
65 |
14 |
5 |
100 |
110 |
M20×1.5左 |
- |
1.2 |
|
J19W-320P |
15 |
85 |
65 |
- |
- |
100 |
110 |
M20×1.5 |
G1/2” |
1.0 |
